概述

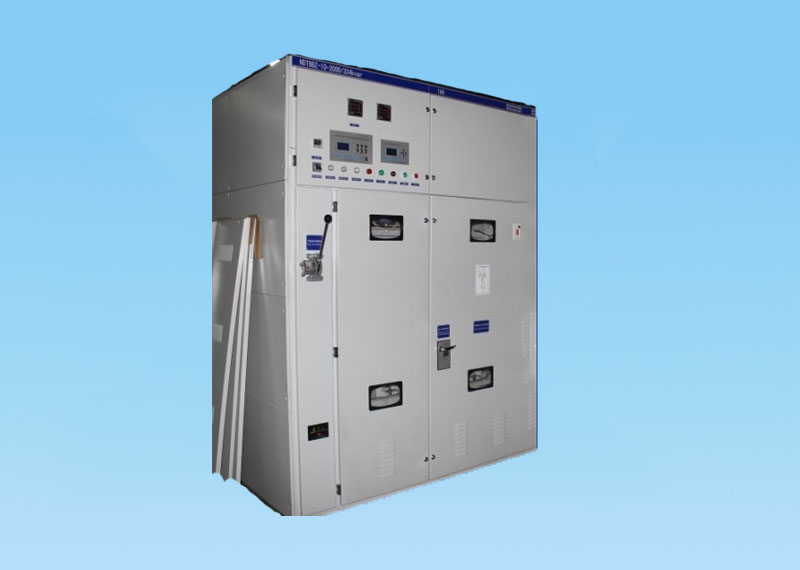

HGN2-12(Z)箱式固定交流金屬封閉開關設備(簡稱開關柜)適用于3 kV、6kV、7.2kV、12kV三相交流50Hz系
統中作為接收與分配電能之用,特別適合于頻繁操作的場所,其母線系統為單母線(可派生出單母線帶旁路和雙母線結構)。
標準
開關柜符合國家標準GB3906《3~35kV交流金屬封閉開關設備》和等效采用電工標準IEC298 《交流金屬封閉開關設備和控制設備》的要求。并具有防止帶負荷分、合隔離開關防止誤入帶電間隔;防止誤分、合斷路器;防止帶電掛接地線;防止帶地線合隔離開關等"五防"閉鎖功能。針對高壓電動機的起動,開發的派生系列XGND1型起動柜,可實現電抗柜和起動柜合二為一,起動柜可單獨實現電機正反轉。完全滿足工況要求。本開關柜安裝于戶內,主開關采用與操作機構一體化的ZN28-12系列真空斷路器, 隔離開關采用GN30-12旋轉式隔離開關。具有體積小、振動小、噪音低、外殼封閉、可靠性高等一系列優點。
產品特點
柜體為拼裝式結構,由熱鍍鋼板折彎后采用進口高強度鉚釘鉚接而成,結構簡單堅固、美觀。
柜內開關間隔為六氟化硫氣體絕緣和滅弧,而其他間隔均為空氣絕緣。
柜內的開關裝置可選用sf6負荷開關、sf6斷路器、sf6接觸器、sf6隔離開關。
負荷開關與接地開關,接地開關與柜門均設有可靠的聯鎖裝置,防止誤操作。
操作機構可實現手動(就地)、電動(遠方)操作。
根據需要,柜上可配備繼電器、線圈、儀表用互感器等一些附件。
可裝設限流式帶有撞擊器觸動脫扣裝置的熔斷器。
柜后封板兼為壓力釋放裝置,確保人身安全。 靠墻安裝,操作及維護均由正面進行。
使用環境條件
環境溫度:上限+40,下限-25;
海拔高度:不超過1000m,高于1000m但不超過4000m時,按GB311.1進行修正;
相對濕度:日平均值不大于95%,月平均值不大于90%;
地震烈度:不大于8度;沒有火災,爆炸危險,嚴重污穢,化學腐蝕及劇烈震動的場所。
如果上述使用條件不能滿足時,可以與我公司協商解決。
